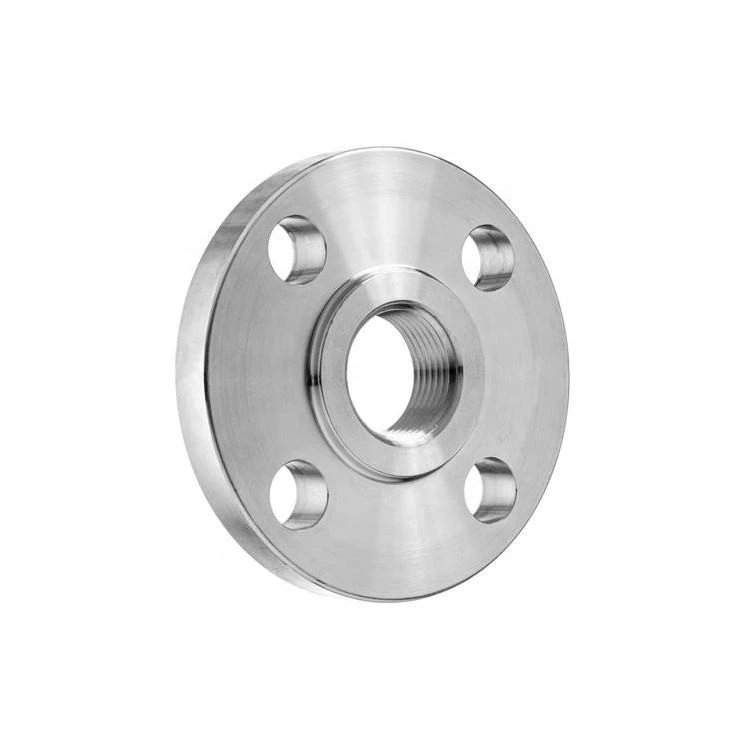

스레드 플랜지 유형
나사형 플랜지에는 두 가지 유형이 있습니다. 하나는 특정 밀봉 표면과 렌즈 패드로 두 개의 파이프 끝을 밀봉하는 것입니다. 이 유형의 플랜지는 주로 암모니아 생산에 사용됩니다. 그러나 최근에는 사용되지 않았으며 렌즈 패드가 금속 링으로 교체되었습니다.
다른 유형은 일반 플랜지와 동일하며 두 개의 플랜지 밀봉면으로 밀봉됩니다.
직면 유형
스레드 플랜지, 돌출면 플랜지 및 링 조인트 플랜지에는 두 가지 직면 유형이 있습니다.
볼록면 나사형 플랜지
개스킷 표면적이 플랜지의 볼트 체결선 위에 있으면 볼록면 플랜지를 쉽게 식별할 수 있습니다. 이 제품은 평면형부터 반{1}}금속형, 금속형(링형 또는 전체형)까지 다양한 가스켓과 호환됩니다.
링 조인트 플랜지에는 링 조인트 개스킷을 수용할 수 있는 원형 홈이 있으며, 이는 금속 대 금속 씰이 필요할 때 사용할 수 있습니다. 특히 고압 및 고온 조건에서 그렇습니다.
|
크기
|
1/2″ ~ 48″ DN10~DN5000
|
|
플랜지 표준
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, GOST, SABS
|
|
압력 등급
|
클래스 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
|
|
ANSI B16.5
|
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
|
|
JIS
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
유니
|
6바 10바 16바 25바 40바
|
|
KO
|
6바 10바 16바 25바 40바
|
|
코팅
|
유성 흑색 페인트,-방청 페인트, 아연 도금, 노란색 투명, 냉간 및 용융 아연도금
|
|
프로세스
|
서서히 나아가는
|
|
테스트 인증서
|
원자재 인증서
100% 방사선 촬영 테스트 보고서 제3자 검사 보고서 등 |
|
생산기술
|
단조, 열처리 및 기계 가공
|
|
유형
|
용접 넥, 블라인드, 슬립-온, 소켓-용접, 나사형, 오리피스, 스펙타클 블라인드
|
|
용도 및 적용
|
역청 업그레이드.
중유 정제소.
원자력 (대부분 원활한). 석유화학제품 및 산. |
MIDAS 파이프라인 전문 제공업체로서 우리는 낮은 압력과 유연한 연결 시나리오에서 탁월한 제품인 스레드 플랜지를 강조하고 싶습니다.
I. 제품의 핵심 장점: 편의성과 적응성의 완벽한 균형
스레드 플랜지의 핵심 설계 개념은 "무용접 연결"에 있습니다. 파이프 끝은 외부 스레드로 처리되고 플랜지의 내부 구멍은 내부 스레드와 일치합니다. 나사 결합을 통해 긴밀한 연결이 이루어지며 일부 시나리오에서는 보강 및 풀림 방지를 위해 스폿 용접을 사용할 수 있습니다.{2}}
이 디자인은 세 가지 중요한 이점을 제공합니다.
효율적인 설치: 전문 용접 장비나 용접공이 필요하지 않습니다. 현장 나사 체결을 통해 연결을 완료할 수 있어-공사 시간이 크게 단축됩니다. 이 방법은 긴급 수리 또는 임시 파이프라인 설치에 특히 적합합니다.
유연한 분해:용접 플랜지와 달리 스레드 플랜지는 여러 번 쉽게 조립하고 분해할 수 있습니다. 따라서 정기적인 유지 관리 또는 파이프라인 교체가 필요한 상황에 이상적입니다.
낮은-손상 특성:이 방법은 파이프 재료에 부정적인 영향을 미칠 수 있는 용접과 관련된 고온을 방지합니다. 이는 재료 무결성에 민감한 얇은-벽 파이프나 시스템에 특히 유용합니다.
II. 성능 매개변수 및 애플리케이션 시나리오
당사의 스레드 플랜지는 ANSI 및 PN과 같은 국제 표준을 엄격히 준수하여 다차원적 요구 사항을 충족합니다.-
사양 범위: DN6(1/8인치)부터 DN600(24인치)까지, 소형 기기 파이프라인부터 중형 산업용 파이프라인까지의 적응 요구 사항을 충족합니다.-
압력 등급: 클래스 150, 300, 600 및 PN6~PN40을 정기적으로 다루고 있으며 저압-중저압 시나리오에 중점을 두고 있습니다.-
재료 선택:
탄소강:상온 및 저압의 물, 가스, 석유 운송에 적합하며 가격 대비 성능이 뛰어납니다.
스테인레스 스틸:화학, 식품, 제약 산업에 적합한 산, 알칼리 등의 부식성 매체용;
합금강:중간{0}}온도 환경을 견딜 수 있어 일부 산업용 증기 파이프라인에 적합합니다.
밀봉 적응: RF(Raised Face), TG(Tongue and Groove Face), RJ(Ring Joint Face) 등 다양한 플랜지 페이스 형태를 지원합니다. 해당 개스킷과 일치시키면 밀봉 성능이 더욱 향상될 수 있습니다.
III. 우리의 서비스 약속
맞춤형 솔루션:우리는 부식성, 온도, 점도, 압력 수준 및 설치 환경을 포함하여 파이프라인 매체의 특정 요구 사항에 맞는 재료 및 사양 맞춤 서비스를 제공합니다. 이를 통해 플랜지가 시스템에 완벽하게 맞는지 확인할 수 있습니다.
품질 보증:모든 나사형 플랜지는 나사산 정확도 및 플랜지 두께 검사를 포함하여 엄격한 치수 검사를 거칩니다. 또한 압력 테스트를 거쳐 재료 인증을 받아 가공 결함으로 인한 누출 위험을 제거합니다.
기술 지원:우리는 올바른 나사 밀봉재 선택 및 조임 토크 권장 사항을 포함한 현장 설치 지침을 제공합니다.- 이 지원은 고객이 부적절한 설치로 인해 발생할 수 있는 문제를 방지하는 데 도움이 됩니다.
나사산 플랜지는 '일률적인-크기-모든 용도에 맞는-' 옵션은 아니지만, 빈번한 분해와 조립이 필요하고 용접에 대한 엄격한 제한이 있는 저압 시나리오에서는 효율성과 신뢰성의 균형을 유지하는 데 선호되는 선택입니다. 제품이나 선택 제안에 대한 자세한 내용은 당사 기술팀에 문의해 주시기 바랍니다.
