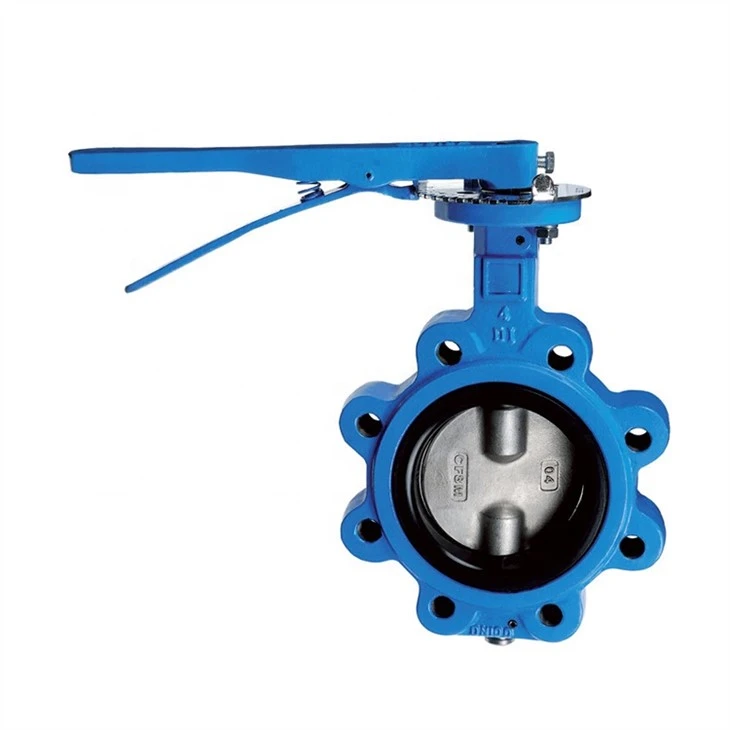

러그형 버터플라이 밸브

러그형 버터플라이 밸브는 오늘날 시장에서 가장 다양한 기능을 제공하는 버터플라이 밸브 중 하나입니다. 물, 공기 또는 기타 유체의 흐름을 제어하기 위한 간단하고 견고하며 안정적인 제어 메커니즘을 제공하도록 설계된 당사의 러그형 버터플라이 밸브는 광범위한 산업 응용 분야에 이상적입니다...

문의 보내기

설명

러그형 버터플라이 밸브

기준	EN593/ISO 5752 /BS5155/AWWA C504 플랜지 드릴링은 DIN 2501, BS4504, ANSI B16.1에 따릅니다.
작동 압력	10바/16바/25바
테스트 압력
껍데기	15바/24바/37.5바
밀봉하다	11바/17.6바/27.5바
재료
몸	DI/CI /탄소강/스테인리스강
디스크	DI/스테인레스 스틸 304/316, AL-청동
샤프트	스테인레스 스틸410/416/420
좌석	EPDM/NBR
코팅	내부 및 외부 융합 결합 에폭시 코팅 min250μm

러그형 버터플라이밸브 외형치수 및 연결치수(mm) 및 무게(kg)

크기	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	무게(kg)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270
