자동 체크 밸브

자동 체크 밸브

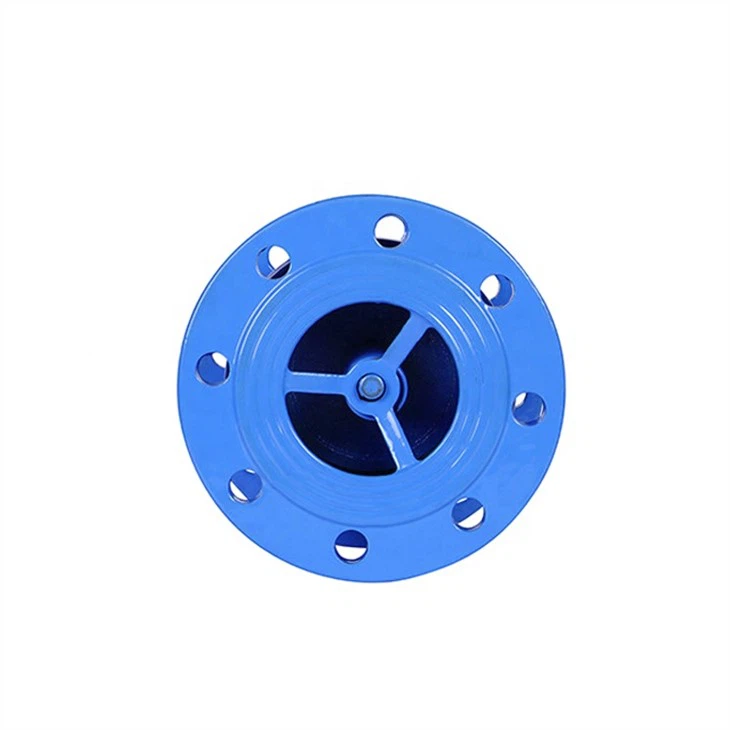

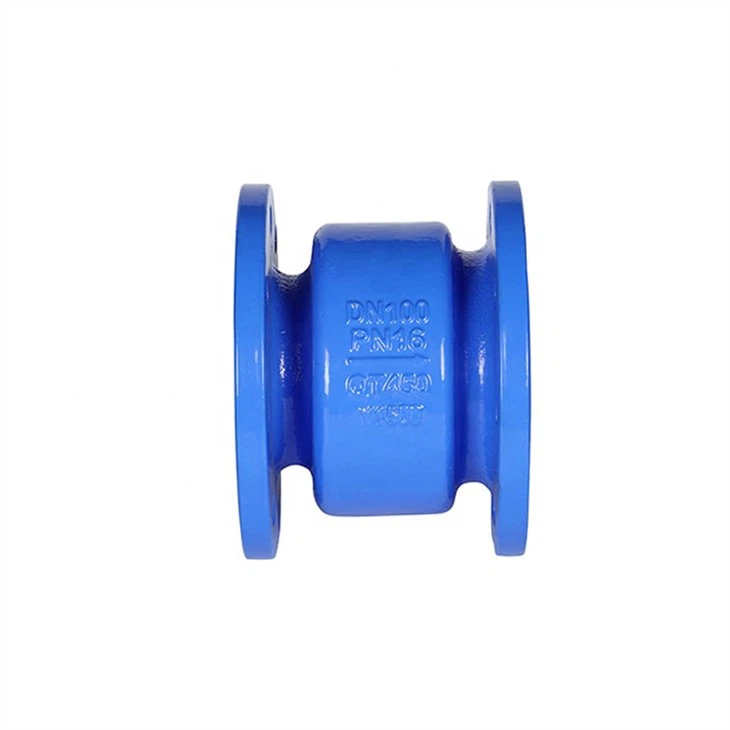

무소음 체크밸브는 글로브형 체크밸브 또는 노즐형 체크밸브라고도 하며 워터해머 없이 닫힐 수 있는 밸브입니다. 저소음 체크 밸브...
문의 보내기
설명

Tianyi Suns Pipe&Fittings Co., Ltd.는 중국에서 가장 신뢰할 수 있는 자동 체크 밸브 제조업체 및 공급업체 중 하나입니다. 우리는 세계 최고의 생산 장비와 강력한 제조 역량을 보유하고 있습니다. 우리 공장에서 내구성이 뛰어난 자동 체크 밸브를 구입하여 안심하십시오. 좋은 품질의 제품과 합리적인 가격이 가능합니다.



무소음 체크밸브는 글로브형 체크밸브 또는 노즐형 체크밸브라고도 하며 워터해머 없이 닫힐 수 있는 밸브입니다. 무음 체크 밸브는 역방향 속도가 손상 수준에 도달하기 전에 매우 빠르게 닫혀 높은 감속률에 반응하도록 설계되었습니다. 글로브형 체크 밸브는 정방향 흐름이 신속하게 역방향 흐름으로 바뀔 수 있는 곳에 널리 사용됩니다.



자동 체크 밸브



기술 사양



* PN10/PN16/클래스 125LB/클래스 150LB
* 크기: 2″~12″ (DN50~300mm)
* 재질: 주철(GG25, ASTM A126 B), 연성철(GGG50, GJS500, DIN1693, BS EN1563, ASTM A536 65-45-12)
* 작동 압력: 10bar, 16bar, 200psi
* 적용 가능한 매체: 물, 하수, 폐수
* 적용 온도: -10도 ~+80도



기준


* 설계 및 제조: BS5153, MSS SP-71
* 대면 : EN558-1
* 플랜지 끝: EN1092-2, ASME B16.1/B16.42, AS4087
* 검사 및 테스트: API598 / EN12266



솔직히 체크 밸브는 아무도 거기에 있다는 것을 기억하지 못할 때 최고의 성능을 발휘합니다. 펌프가 멈추고 조용히 닫힙니다. 쾅 소리도 흔들리지도 않고 네트워크가 윙윙거리기만 합니다. 그것이 업무를 수행하는 가장 품위 있는 방법입니다. TIANYI SUNS는 밸브가 시스템에서 "사라지게" 하는 상태를 정확하게 추적하는 자동 체크 밸브를 구축합니다.



그리고 그 이해는 사무실에 앉아 그것에 대해 생각하는 것에서 나온 것이 아닙니다. 몇 년 전 우리는 바로 위층에 거주하는 지하 2층의 고층 주거용 펌프실에 밸브를 공급했습니다. 시운전하는 동안 밤에 펌프가 멈출 때마다 라이저 위로 큰 소리가 났고, 아니나 다를까 바로 다음 날 주민들은 건물 관리인에게 불평을 했습니다. 우리는 무음 체크 밸브로 교체했습니다. 소음이 사라졌고 불만도 사라졌습니다. 변화된 침묵에 대한 우리의 견해는 단지 사양서의 한 줄이 아니라 사람들이 실제로 밤에 잠을 잘 수 있는지 여부에 관한 것입니다.



일반 체크 밸브는 어떻게 닫히나요? 역류로 인해 디스크가 시트에 다시 부딪히게 됩니다. 그리고 그 꽝 닫는 우물, 그것이 소음이 나오는 곳입니다. 고층 펌프실, 장거리 전송 라인, 대유량 시스템에서는 그 충격이 증폭되어 수격 파이프가 흔들리고, 나쁜 경우에는 펌프와 밸브가 모두 두들겨 패게 됩니다. 무음 체크 밸브는 다른 경로로 이동합니다. 즉, 역류가 발생하기 전에 유속이 떨어지는 순간 디스크가 닫히기 시작합니다. 물이 실제로 시트에 도달할 때쯤에는 디스크가 이미 부드럽게 자리잡은 상태입니다. 전체 닫힘 과정은 슬램이 아닌 점진적이고 완만하게 진행됩니다.



결과는 숫자로 더 잘 나타납니다. 기존 스윙 체크 밸브와 비교하여 TIANYI SUNS의 자동 체크 밸브는 워터 해머 피크 압력을 60% 이상 낮췄습니다. 그리고 그 숫자는 우리가 허공에서 뽑아낸 것이 아닙니다. 우리는 내부 테스트 장비에서 비교를 실행했습니다. 동일한 보어, 동일한 유속, 스윙 유형의 압력 스파이크는 다운스트림 센서에서 매우 가파르게 점프하는 반면, 사일런트 유형의 곡선은 60%가 넘는 눈에 띄게 평평한 피크 차이를 유지합니다. 소음은 충격과 함께 사라지며, 병원, 호텔, 주거 지역에서는 좋은 것이 아니라 필수입니다. 놓치기 쉬운 또 다른 비용 측면이 있습니다. 유동 경로가 직선이고 매체의 방향이 거의 바뀌지 않으며 압력 손실이 리프트형 체크 밸브보다 눈에 띄게 낮습니다. 펌프는 그렇게 열심히 작동할 필요가 없으며 몇 달, 몇 년이 지나면 전기 요금 차이로 인해 밸브 자체의 가격 차이가 작아집니다.



재료 및 연결부 본체 옵션에는 연성주철 GGG40 또는 스테인레스 스틸 CF8/CF8M, 표면 경화 처리된 스테인레스 소재의 디스크 및 시트, 스프링도 스테인레스, 부식 방지 및 피로 방지 기능이 포함됩니다. 피로에 대해 말하자면, 우리는 백만 주기의 내구성 테스트를 실행했으며 확인을 위해 열어봤을 때 씰 표면 마모는 허용 한계 내에 있었고 스프링의 자유 길이는 눈에 띄게 변하지 않았습니다. 이 제품은 15년, 20년 동안 작동하게 됩니다. 현장에서 작동시키는 것보다 공장에서 테스트하는 것이 더 좋습니다. 연결 유형에는 웨이퍼, 플랜지 및 나사산이 포함되며 크기는 DN40~DN1200, 압력 등급 PN10/PN16/PN25 및 클래스 150/300이 모두 포함됩니다.



선택 단계에서 이야기할 가치가 있는 한 가지: 저소음 체크 밸브의 "무음"은 스프링과 디스크 트래블이 함께 작동함으로써 발생합니다. 매체에 많은 미립자가 있거나 유속이 장기간 설계 범위를 벗어나는 경우 닫힘 동작이 타격을 받습니다. 따라서 문의를 보낼 때 매체, 유속 범위, 펌프 헤드를 자세히 기재해 주세요. 이는 단순히 보어 크기와 압력을 언급하는 것보다 훨씬 더 유용합니다. 올바르게 선택한 자동 체크 밸브 - 설치한 후 다시는 생각하지 마십시오. 그리고 그것이 바로 요점입니다.
